Армовані харчові шланги Symmer Crystaltex SCX та Aquatech / Fitt Cristallo RC

Армовані шланги Symmer Crystaltex SCX (Україна) та Aquatech / Fitt Cristallo RC (Італія) поєднують харчовий ПВХ з текстильним кордом, витримують тиск до 10 бар і зберігають прозорість 90 %. Діаметри 6–38 мм та бухти 25/50 м дозволяють безпечно перекачувати воду, соки, молоко й вино на побутових і промислових лініях.

Сортувати по:
Фільтр

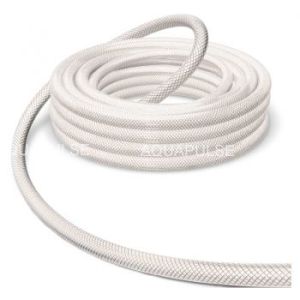

Армований харчовий шланг — це трубка з первинного ПВХ, укріплена поліефірною текстильною сіткою. Така конструкція значно підвищує міцність стінки й дозволяє працювати з тиском до 10 бар без ризику розбухання чи розриву. У каталозі Aquapulse представлено дві провідні серії:

  • Symmer Crystaltex SCX — українське виробництво, діаметри 5–32 мм, бухти 25 та 50 м;
  • Aquatech / Fitt Cristallo RC — італійський бренд Fitt, діаметри 6–38 мм, бухти 25 та 50 м.

Разом у категорії понад 30 позицій двох брендів Італія / Україна, із діаметрами 6–38 мм та стандартними довжинами 25 і 50 метрів:contentReference[oaicite:0]{index=0}.

Конструкція та матеріали

  • Первинний ПВХ Food Grade — повністю безпечний для питної води, вина, молока, пива та солоних розчинів.
  • Поліефірний корд 24×4 утворює рівномірну сітку, що сприймає розривне зусилля й стабілізує діаметр.
  • Робочий тиск — до 10 бар (SCX Ø ≤ 25 мм) та до 8 бар (RC Ø ≥ 32 мм), випробувальний — 30 бар.
  • Температурний діапазон −25…+60 °C, короткочасно до +70 °C для CIP-миття.
  • Прозорість 90 % дає змогу швидко виявляти бульбашки й забруднення у потоці.

Переваги армованих харчових шлангів

  • Висока міцність: текстильний корд компенсує пульсації насоса й зменшує ризик гідроудару.
  • Гнучкість: радіус вигину ≈ 6 × Ø, що дозволяє прокладати магістралі в обмеженому просторі.
  • Стійкість до агресивних середовищ: рукави витримують розчини NPK-добрив, виноградної кислоти, лугу 1 %.
  • Гладка внутрішня поверхня з коефіцієнтом шорсткості ≤ 0,01 мм мінімізує втрати напору та полегшує CIP-очищення.
  • Велика розмірна сітка: 20 кроків діаметра від 6 до 38 мм — легко підібрати під штуцер або Tri-Clamp.

Технічна таблиця популярних розмірів

Модель Ø внутр., мм Стінка, мм Довжина, м Роб. тиск, бар
SCX 8×2,5 8 2,5 50 8
SCX 25×4 25 4 25 / 50 10
Cristallo RC 12×2,5 12 2,5 50 8
Cristallo RC 32×5 32 5 25 6
Cristallo RC 38×5 38 5 25 6

Сфери застосування

Розливні лінії харчових напоїв

Прозорий рукав Ø 14–25 мм слугує магістраллю між насосом і роздавачем пива, вина, соків. Армування виключає роздування стінки при пікових пульсаціях.

Молочне обладнання

SCX 12×2,5 і 16×3 мм підходять для молочної фази «теплого колектора» та охолодженого молока. ПВХ не вбирає жири, а гладка поверхня легко очищується лужним розчином.

Фертигація й тепличні системи

Cristallo RC Ø 8–16 мм подає концентровані добрива без ризику кристалізації в корді. Робочий тиск 8 бар дозволяє встановлювати насос-дозатор до 600 кПа.

Кулери та домашнє пивоваріння

Дрібні діаметри 6–10 мм під’єднують холодильники з льодогенератором або кеги у домашній броварні; прозорість шланга спрощує контроль чистоти лінії.

Порівняння з неармованими харчовими шлангами

  • Макс. тиск: 8–10 бар проти 3 бар — можливість під’єднання мембранних та роторних насосів.
  • Стійкість до гідроудару: корд рівномірно розподіляє навантаження, знижуючи ризик мікротріщин.
  • Вага: армований Ø 25 мм важить ≈ 0,42 кг/м (на 30 % більше), але забезпечує вдвічі вищий запас міцності.
  • Радіус вигину: 6 × Ø проти 4 × Ø у неармованих шлангів — слід планувати траси з оптимальним радіусом.

Монтаж та обслуговування

  1. Різати гострим ножем під кутом 90°, щоб кромка точно прилягала до штуцера.
  2. Фіксувати нержавіючим хомутом AISI 304/316 або швидкороз’ємним з гільзою DIN 11851.
  3. Для CIP-миття: 1 % NaOH + 45 °C — 10 хв, далі ополіскування водою до pH 7.
  4. Не допускати згинів радіусом менше 6 × Ø; при необхідності використовуйте пластикові коліна.
  5. Зберігати бухти вертикально при +5…+25 °C, у темному приміщенні — ультрафіолет може спричинити легке пожовтіння поверхні, що не впливає на міцність.

Гарантія та документація

Кожна партія супроводжується декларацією EU 10/2011 («Fork & Glass») і протоколом випробувань на стійкість до слабких кислот та лугу. Виробники Symmer і Fitt надають 12-місячну гарантію на збереження геометрії й прозорості за умови дотримання паспортних параметрів тиску й температури.

Як замовити в Aquapulse

Додайте потрібний діаметр та довжину у кошик, оберіть службу доставки («Нова Пошта», Meest) і спосіб оплати. Позиції SCX і Cristallo RC зберігаються на центральному складі у Харкові, тому відправка по Україні триває 1–3 дні. За потреби наші інженери допоможуть розрахувати пропускну здатність лінії та підібрати фітинги.

Вибирайте армовані харчові шланги Symmer Crystaltex SCX та Aquatech / Fitt Cristallo RC у Aquapulse — безпечний і міцний канал для ваших продуктів!
